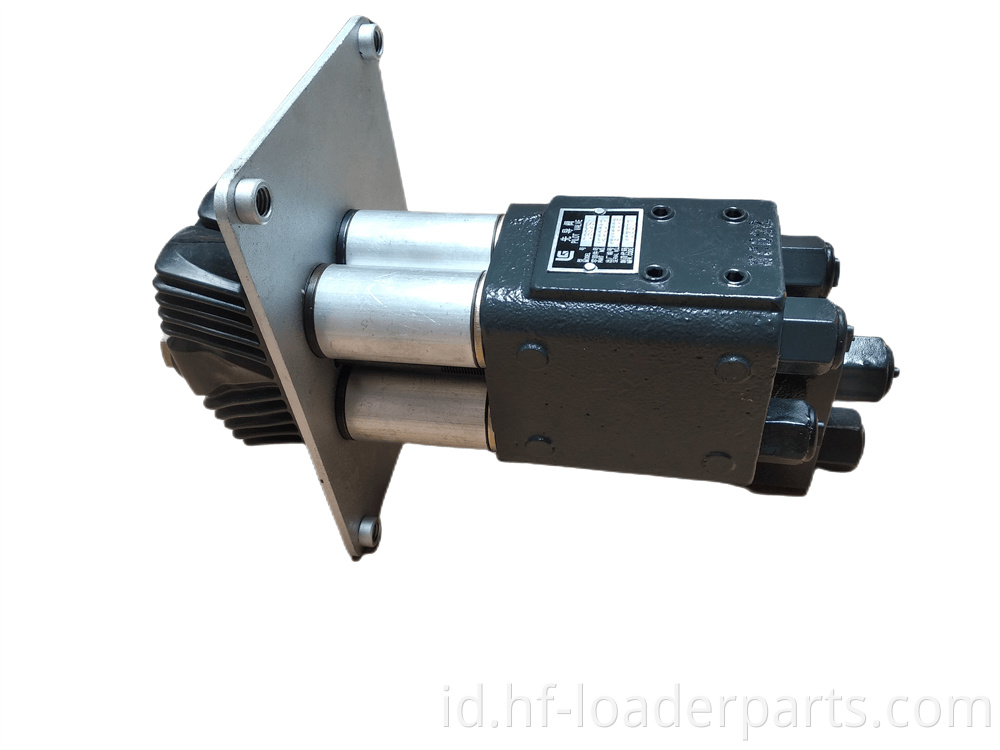

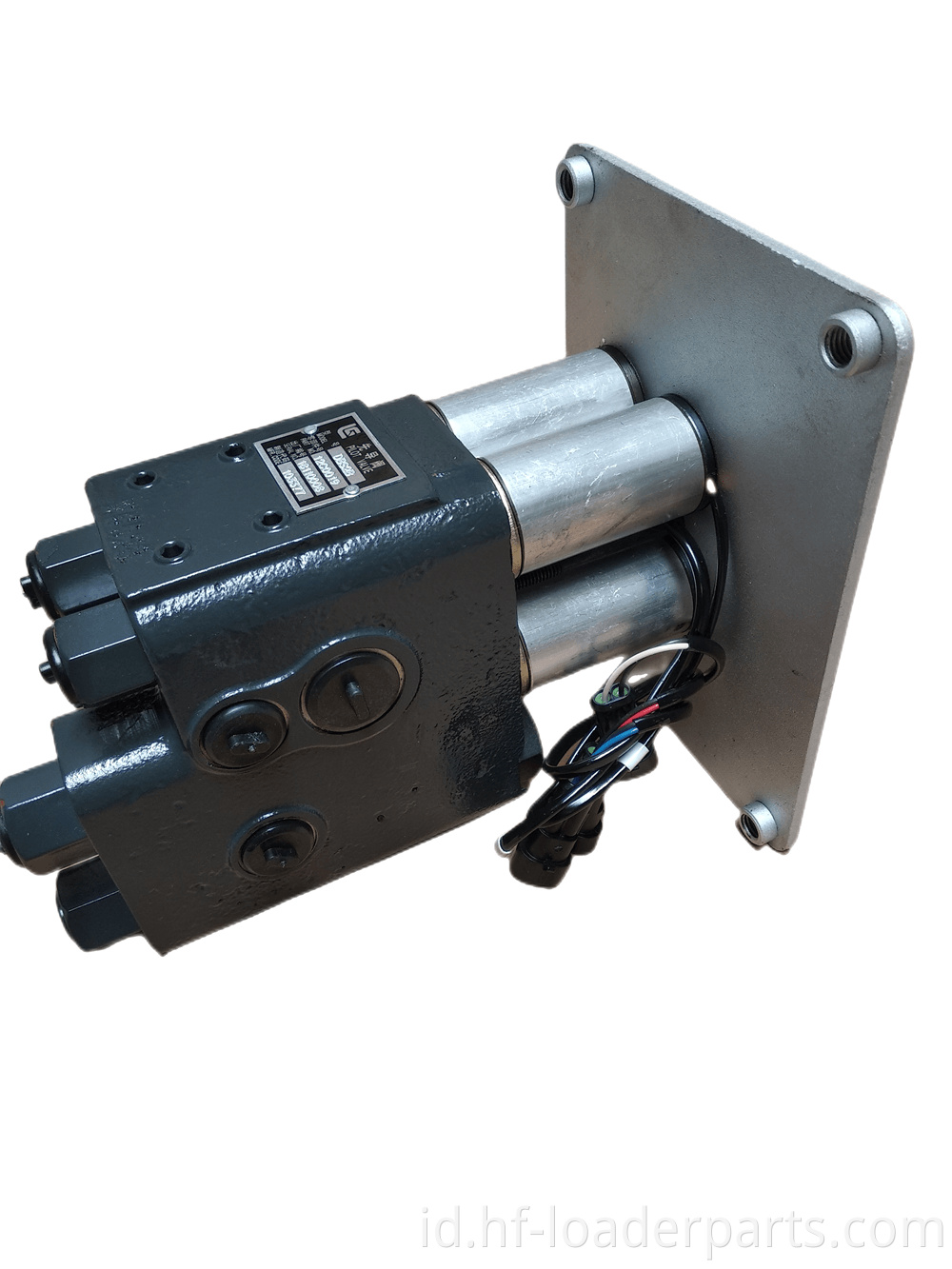

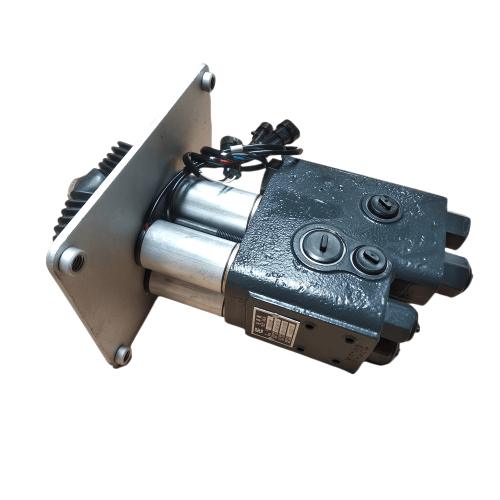

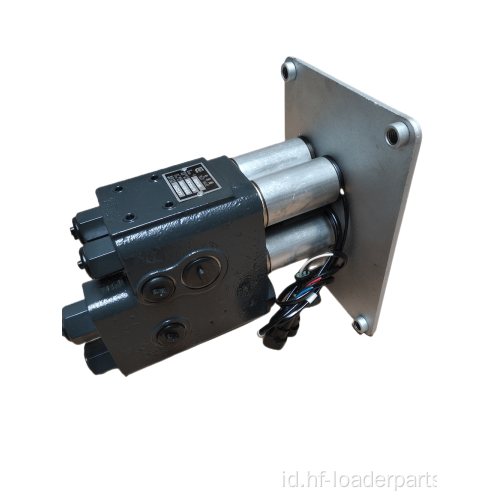

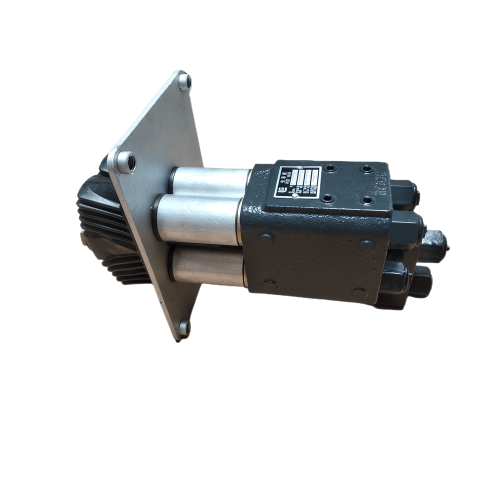

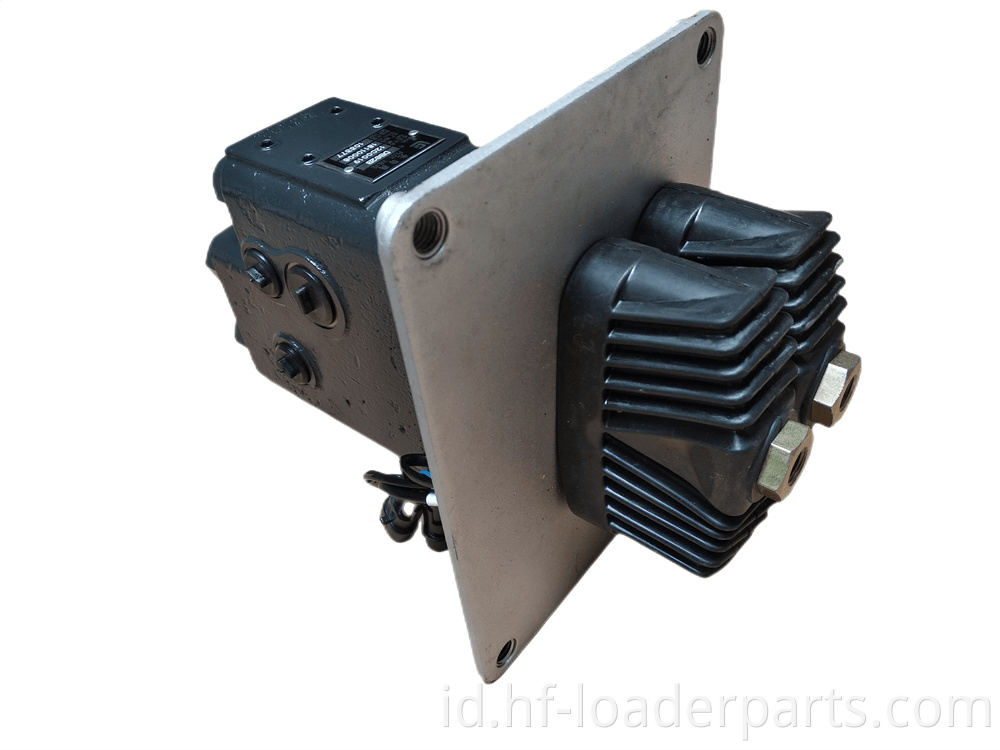

Loader Pilot Valve untuk Liugong 862H 856H 12C0019

Loader Pilot Valve untuk Liugong 862H 856H 12C0019/Liugong 862H Loader Pilot Valve 12C0019/12C0019 Loader Pilot Valve/Liugong 856H Loader Pilot Valve
Loader Pilot Valve untuk Liugong 862H 856H ， Nomor Bagian ： 12C0019
Spesifikasi untuk pengukuran dan penyesuaian tekanan katup pilot loader:
1. Pengukuran tekanan pilot
Ambil Liugong 862H Loader sebagai contoh, katup multi-jalan dipasang pada rangka depan, dan tekanan pilot dapat diukur pada ujung kontrol pilot ketika katup multi-jalan berada di posisi menurun. Ujung kontrol pilot dari pengangkatan dan ember penerima sesuai dengan posisi di depan katup multi-arah (sisi bucket), dan ujung kontrol pilot menjatuhkan dan memberi tip sesuai dengan posisi di belakang katup multi-arah (sisi kabin) . Saat mengukur suhu oli adalah: 45 ~ 55 ℃, jumlah publik konsep manufaktur kebijaksanaan, dengan fokus pada pembuatan pengetahuan teori yang terkait dengan industri manufaktur mesin konstruksi.
Letakkan perangkat yang berfungsi di tanah, tarik rem tangan, dan gunakan balok kayu atau batu untuk mengencangkan irisan ban. Matikan mesin, kendalikan joystick 10 kali, setir 5 kali, lepaskan tekanan yang tersisa dari oli hidrolik dalam pipa.
1) Hubungkan Alat Uji
Langkah 1: Pasang konektor pengukur tekanan B bersama -sama dengan Tee Connector D.
Langkah 2: Lepaskan tabung kontrol keturunan.
Langkah 3: Kencangkan sambungan tee d ke sambungan kontrol penurunan dan sambungkan dengan pipa kontrol pilot keturunan.
Langkah 4: Kencangkan konektor tabung tekanan C ke konektor tee D.
Langkah 5: Hubungkan pengukur tekanan oli G dengan kisaran 0 hingga 6MPa ke pengukur tekanan C.
2) Mulai mesin, tempatkan pegangan katup pilot di posisi menurun, turun ke posisi ekstrem, dan secara bertahap meningkatkan throttle ke maksimum (2200 rpm). Amati nilai tekanan stabil dari pengukur tekanan oli, yaitu, tekanan kontrol pilot saat ini dari sistem hidrolik perangkat kerja loader yang diuji.
3) Bandingkan nilai yang diukur dengan nilai standar penilaian, dan menyesuaikan atau mengambil tindakan diagnostik lain sesuai dengan proses diagnosis kesalahan. Setelah tes selesai, bersihkan oli hidrolik bocor selama proses membongkar dan merakit alat uji.
2. Penyesuaian tekanan pilot
Katup pelepas pompa pilot dipasang pada pompa pilot pompa kembar pilot kemudi. Longgarkan mur kunci dan putar sekrup pengatur.
◆ Tingkatkan tekanan dan putar searah jarum jam.
Kurangi tekanan dan putar berlawanan arah jarum jam.
★ Jumlah penyesuaian sekrup penyesuaian adalah sekitar 1mpa per rotasi.
★ Penolakan Kekuatan Pengunci Wanita: 35 ± 5n.M.
Loader Hydraulic components are divided into the following parts:hydraulic gear pump、loader multi way valve、Loader variable speed pump、loader pilot valve、Loader full hydraulic steering gear、Flow amplification valve、Variable speed control valve、Loader hydraulic cylinder、Hydraulic oil filter 、 Sekrup-in, katup pelepas hidrolik gaya kartrid 、 katup amplifikasi aliran 、 katup pereduksi tekanan loader 、 silinder hidrolik loader 、 katup kontrol kemudi pemuat。
Aksesori Loader Model yang berlaku: 835、836、842、862、888、365B 、 375a 、 375b 、 385b 、 395b 、 766a 、 777a 、 8128H 、 842i 、 842i 、 816. 、 856H 、 856H 、 856H-5T 、 860H 、 862H 、 870H 、 877III 、 886H 、 888III 、 890H 、 CLG F190 、 CLG36 、 CLG328 、 CLG355A 、 CLG36 、 CLG328 、 CLG36 CLG36 CLG36 CLG36 G777 、 CLG812C 、 CLG812C 、 CLG816 、 CLG816A 、 CLG816A 、 CLG816C 、 CLG816-I 、 CLG818C 、 CLG820 、 CLG820C 、 CLG820C-I 、 CLG820C-I 、 CLG825C 、 CLG825C 、 CLG825C-3 、 CLG833 、 CLG833 、 CLG836 、 CLG86 、 CLG86 、 CLG86 、 CLG86 、 CLG86 、 CLG86 、 CLG86 、 CLG86 、 CLG86 CLG83 、 Clg836-i 、 clg842 、 clg842ⅲ 、 CLG842ⅲ 、 CLG853 、 CLG855 、 CLG855 、 CLG855N 、 CLG855N 、 CLG855N-3 、 CLG856 、 CLG856H 、 CLG856 、 CLG862 、 CLG862 、 CLG88 、 CLG88 、 CLG888 、 Clg888iii 、 clg888-lng 、 clg9045e 、 clg925e 、 clg939e 、 F180 、 F330 、 ZL30E 、 ZL30E 、 ZL40B 、 ZL40B 、 ZL40B 、 ZL50C 、 ZL50CN 、 ZL50CN 、 ZL50CN-3 、 ZL50CN-LNG 、 ZL50CN-LNG 、 ZL50CN-LNG 、 ZL50CN-LNG 、 、 ZL50CN-LNG 、 ZL50CN-LNG 、 、 、 ZL50CN-LNG 、 ZL50CN-LNG 、 、 、 ZL50CN-LNG 、 ZL50CN-LNG 、 、 、 ZL50CN-LNG 、 ZL50CN-LNG 、 、 ZL50CN-LNG 、 ZL50CN-LNG 、
